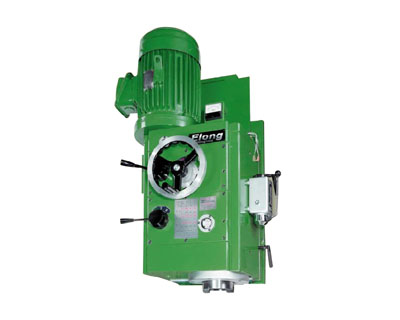

| 1 |
Motor 馬達 |
| 2 |
Pull Shaft 拉刀桿 |
| 3 |
Ammeter 電流錶 |
| 4 |
Feeding Handwheel 進刀手輪 |
| 5 |
Fixed Handle 固定手把 |
| 6 |
Oil Gauge 手拉式注油器 |
| 7 |
Gear Change Data Sheet
油量高度鏡 |
| 8 |
Gear Stick 變速指示牌 |
| 9 |
Gear change 變速桿 |
|
| Specification 規格 |
| 1. Main Motor 主軸馬達 |
7.5kw(10HP) |
2. Main Spindle Bore Taper
主軸端孔斜度 |
NT.NO.50 |
3.Steps of Spindle Speeds
主軸變速段速 |
9 Speed |
4.R.P.M.Speed of Spindle
主軸軸速 |
4P |
50 C/S |
65. 90. 120. 180. 240. 320. 400. 540. 715 |
60 C/S
|
80. 110. 145. 215. 290. 385. 485. 650. 865 |
| 6P |
50 C/S
|
43. 60. 80. 120. 158. 210. 265. 356. 470 |
| 60 C/S |
53. 73. 95. 140. 190. 255. 320. 430. 570 |
5. Max Outside Diameter of Catter
最大銑刀外徑 |
250mm(10") |
6. Full Travel 全行程
|
350mm |
| 7. Travel of Revolation 手動輪行程 |
3mm/run |
| 8. weight 重量 |
Approximately 580kg |
Special Accessory (Optional): Power Feeding Motor, 90° Milling Head, Pneumatic Tool Changer
特殊配件 (另選配)：電動進刀馬達，90度銑頭，氣動換刀裝置。 |
;)
